Главной задачей конструирования одежды является придание детали наиболее выгодных форм и размеров в соответствии со строением и размерами тела человека. Изыскание научно обоснованных, достаточно точных и удобных методов построения развертки деталей, поверхности одежды всегда было одной из актуальных проблем разработки рациональной системы ее проектирования. От точности построения развертки поверхности зависит расход материала, степень трудоемкости обработки изделия, качества посадки, эстетические и эксплутационные характеристики готового изделия.

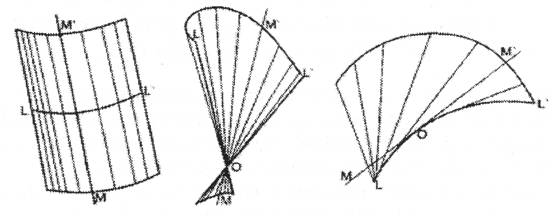

Известно, что все поверхности, с точки зрения построения разверток, подразделяются на развертывающиеся и неразвертывающиеся. При этом поверхность можно рассматривать как гибкую, но нерастяжимую и несжимаемую пленку. Развертывающимися называются такие поверхности, которые могут быть совмещены с плоскостью всеми своими точками, т.е. усложнены на плоскость без разрывов и складок (рис. 1). Поверхность, которую невозможна, совместить с плоскостью при укладывании, является неразвертывающейся. Развертки таких поверхностей строят приближенно.

На практике различие между этими поверхностями несколько сглаживается, так как даже такие, теоретически развертываемые поверхности, как, например, конические, не могут быть построены совершенно точно, а лишь с некоторым приближением к теоретическим разверткам. С другой стороны, теоретически неразвертываемые поверхности могут быть совмещены с плоскостью за счет свойств материала и технологических методов обработки этих разверток, от которых абстрагируются геометрия.

На начальных этапах формирования инженерных методов конструирования одежды осуществлялись попытки найти принципы рационального геометрического построения разверток поверхности. Причем форма развертываемой поверхности одежды и свойства материала для ее изготовления оставались как бы за рамками исследований. Выбор того или иного способа получения формы одежды зависит от характера поверхности, ее кривизны, способности ткани создавать нужную форму за счет собственной деформации и методов конструирования.

Использования одевающей способности ткани легко в основу методов получения разверток. Это свойство ткани позволяет развернуть деталь готового изделия и перевести ее в прямоугольную систему координат, дает возможность получить рациональную развертку детали на плоскости на основе инженерного решения геометрической задачи об одевании кривых поверхностей плоским материалом сетчатого строения.

Имеется в виде, что в качестве основы надо использовать развертку поверхности фигуры или манекена с последующим конструктивным построением разверток основных деталей одежды.

Поверхность фигуры человека, манекена, а также одежды представляет собой не геометрическую поверхность, и применительно к проектированию одежды может быть развернута лишь с некоторым приближением. Форму деталей одежды из плоского материала получают либо путем конструктивного членения ее на части с применением таких элементов, как швы, вытачки, складки, либо способом принудительного изменения геометрических размеров детали кроя на отдельных участках, используя растягивание или сутюживания как по основе и утку, так и в косом направлении.

Необходимо уделить серьезное внимание сетчатой структуре ткани, одевающая, способность которой позволяла получать развертки деталей и узлов одежды любой сложности, не прибегая к большому количеству швов и вытачек, оптимизируя придельное формование деталей.

Сущность состоит в том, что на развертываемой поверхности по принятым ортогональным осям закрепляют две взаимно перпендикулярные нити основы и утка сетки-канвы или другого материала. При полном совмещении сетки с поверхностью нитей этой сетки образуют на ней сеть. Такую сеть можно уложить в прямоугольных осях на плоскость и получить развертку поверхности.

При массовом производстве одежды требуется новые подходы к конструированию. Применительно к условиям массового производства наиболее интересна координатная система конструирования. Используя координатную систему, мы систематизировали ее. Методами начертательной геометрии развертку поверхности тела получить нельзя. Если по осям наметить шкалу, то проще развернуть все параметры, этим хорош координатный метод ориентирования по осям.

Для построения разверток поверхности используют принцип, заложенный в методе триангуляции. При этом развертываемую поверхность разбивают на достаточно крупные треугольники, условна принимаемые за развертываемые. По ним строят развертки поверхности на плоскости и разрабатывают специальные шаблоны, которые представляют собой приближенные развертки заданной поверхности фигуры человека (или манекена).

В соответствии с эскизом модели контуры шаблонов переоформляют лекальными линиями с учетом распределения композиционных припусков, положения линий членения и декоративно-конструктивных элементов. Типовые шаблоны позволяют выполнять построение основных деталей моделей одежды и обеспечивают базу для типового проектирования одежды.

Общий прием построения приближенной технической развертки состоит в том, что заданную поверхность разбивают на отдельные элементы и заменяют их элементами условна развертывающихся поверхностей, которые затем развертывают. Точность аппроксимации зависит от количества элементов, разбивающих кривую поверхность.

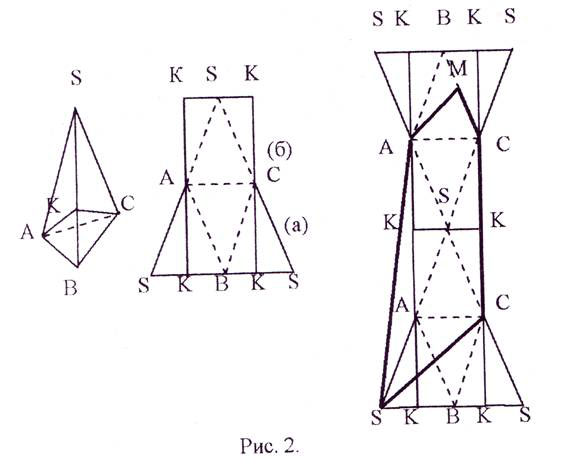

Способом треугольников можно построить точную развертку поверхности любого многогранника. Каждый многогранник имеет несколько вариантов развертки (рис. 2). Например, развертка правильного тетраэдра: со швами – боковыми ребрами (а) и со швом – вне ребер (б). Обычно шов проводят по ребрам, но это не всегда бывает рационально. Иногда шов располагают вне ребер, что в ряде случаев позволяет уменьшить длину шва и раскроить материал более экономно.

Предложенным способом, раскроили сарафан. В основе сарафана лежит развертка двух правильных тетраэдров со швами – боковыми ребрами  и со швом вне ребер. Длинна нижней точки изделия принимается за АS, а длинна верхней точки изделия СС и ширина АС. Низ сарафана заключается в срезе, который легко получить при помощи развертки швов – боковых ребер тетраэдра – это СS.

Верх сарафана строится аналогично раскрою низа, только линия косой АS направлена вверх. Сторона ВS делится пополам прямой АS, получаем точное деление прямой ВС точкой М, где МС – это линия декольте, а АМ – пройма сарафана.

Метод триангуляции значительно экономить время пошива. Экономия используемого материала при выполнении изделия очевидна, так как не нужно оставлять припуски на свободное облегание, которые обычно оставляются для того, чтобы при неправильном расчете можно было исправить ошибку за счет «лишнего» материала.

Построение разверток деталей поверхности одежды – актуальная проблема разработки рациональной системы проектирования, поэтому представляемый метод построения модели чертежа выгодно применять на практике.
